Benutzerdokumentation

A.1Was RackClick ist und was nicht

RackClick ist ein Werkzeug für Netzwerktechniker, das Racks, Geräte, Ports, Kabel und PoE so dokumentiert, wie sie installiert sind. Alles, was es anzeigt, hat ein Techniker eingetragen.

Der Kern ist Click-Click: du klickst einen freien Port, klickst einen zweiten freien Port, und die Verbindung ist mit beiden Enden dokumentiert. Darum herum gibt es ein Inventar (Systemhaus, Kunden, Orte, Racks, Geräte), Berichte und Etiketten zur Übergabe sowie Sicherungsmechanismen gegen Datenverlust.

• Offline-Ausgabe (freigegeben, v0.9.0-rc10, 02.10.2026): eine einzige HTML-Datei, die du im Browser öffnest. Keine Installation, kein Konto, keine Internetverbindung. Speichert im Browserspeicher und exportiert JSON.
• Online-Demo: dasselbe Programm, bereitgestellt unter rackclick.net/demo mit zehn synthetischen Kunden. Zum Ausprobieren ohne Download. Kein gemeinsamer Speicher für mehrere Personen.
• Server-Ausgabe: in Entwicklung, nicht verfügbar. Sie wird am Ende dieser Dokumentation mit ihrem tatsächlichen Stand beschrieben.

Was RackClick nicht tut

• Es erkennt keine Geräte im Netz und liest keine Konfigurationen.
• Es misst keinen PoE-Verbrauch, keine Last, Spannung oder Laufzeit: Watt und Budgets sind Werte, die du dokumentierst.
• Es prüft nicht, ob eine physische Verbindung funktioniert: ein gezeichnetes Kabel ist eine Notiz.
• In der Offline-Datei gibt es keine Benutzer und keine Berechtigungen; wer die Datei öffnet, sieht und bearbeitet alles.

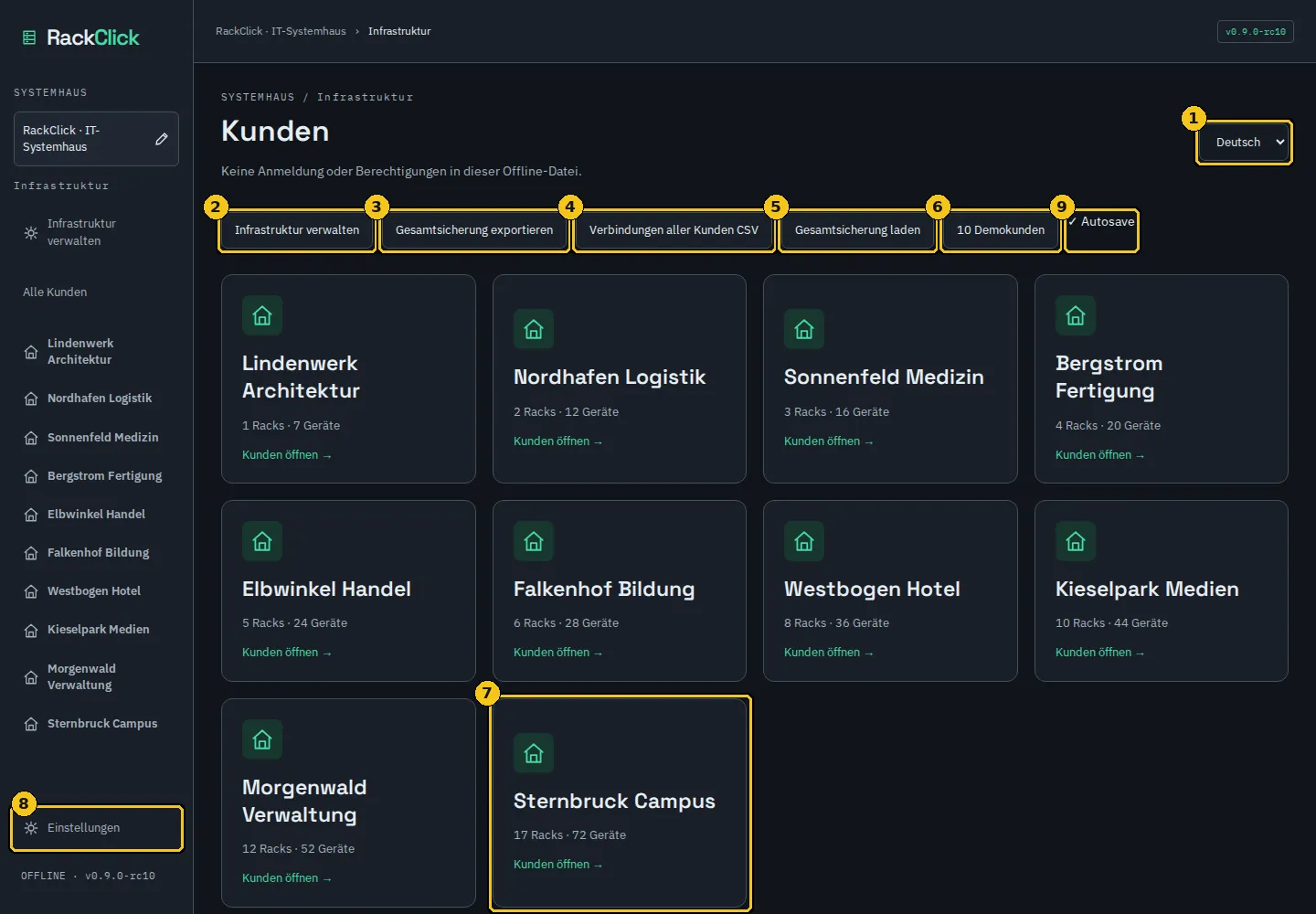

A.2RackClick öffnen und den Download prüfen

Du kannst in der Online-Demo beginnen oder die Offline-Datei herunterladen. Beide zeigen dieselbe Oberfläche und dieselbe Version.

So geht es
1. Demo: öffne rackclick.net/demo. Es erscheint die Kundenübersicht mit den zehn synthetischen Kunden.
2. Offline-Ausgabe: lade RackClick-v0.9.0-rc10-Offline.html von der Startseite und öffne die Datei mit einem aktuellen Browser (Chrome, Edge, Firefox oder Safari). Es muss nichts installiert werden.
3. Prüfe den Download: berechne den SHA-256 und vergleiche ihn mit downloads/SHA256SUMS.txt und dem Wert auf der Startseite. Windows (PowerShell): Get-FileHash RackClick-v0.9.0-rc10-Offline.html -Algorithm SHA256 · Linux/macOS: sha256sum RackClick-v0.9.0-rc10-Offline.html.
4. Wer nachsehen möchte, wie das Programm arbeitet, lädt den Quellcode (RackClick-v0.9.0-rc10-Source.zip) und vergleicht auch dessen Hash.

1. 1SPRACHE
2. 2Infrastruktur verwalten
3. 3Gesamtsicherung exportieren
4. 4Verbindungen aller Kunden CSV
5. 5Gesamtsicherung laden
6. 610 Demokunden
7. 7Kunden öffnen

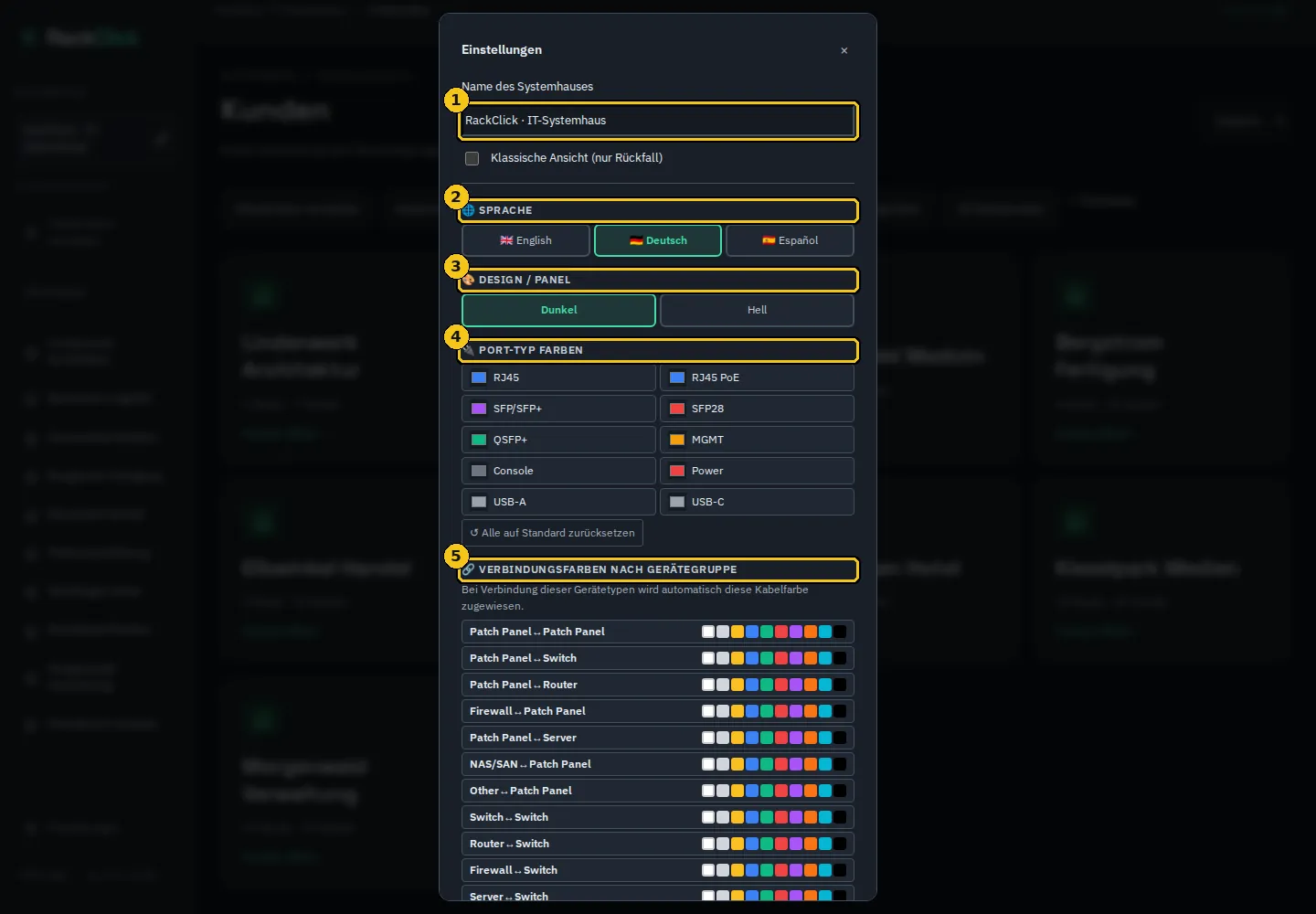

8. 8Einstellungen
9. 9Autosave

A.3Wie die Informationen aufgebaut sind

RackClick folgt immer derselben Hierarchie: Systemhaus → Kunde → Ort → Rack → Gerät → Port → Verbindung.

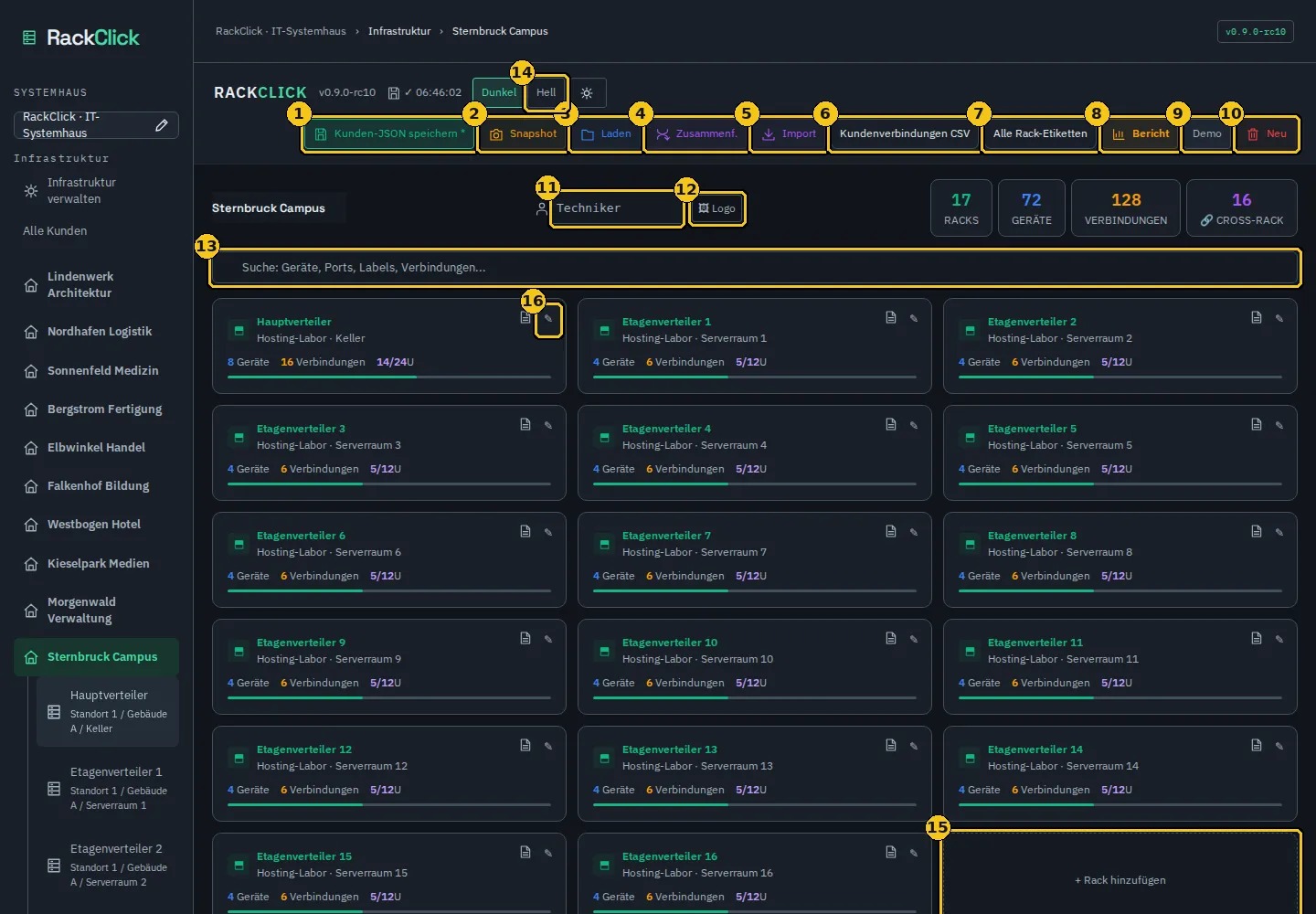

Die linke Seitenleiste listet das Systemhaus, die Kunden und – im geöffneten Kunden – dessen Racks mit Ort. Die Navigationsleiste oben zeigt immer, wo du bist. In der Rackansicht wechsle über die Reiter zwischen den Racks desselben Kunden; der erste Reiter, ← Projekt, führt zurück zur Kundenansicht.

1. 1Kunden-JSON speichern
2. 2Snapshot
3. 3Laden
4. 4Zusammenf.
5. 5Import
6. 6Kundenverbindungen CSV

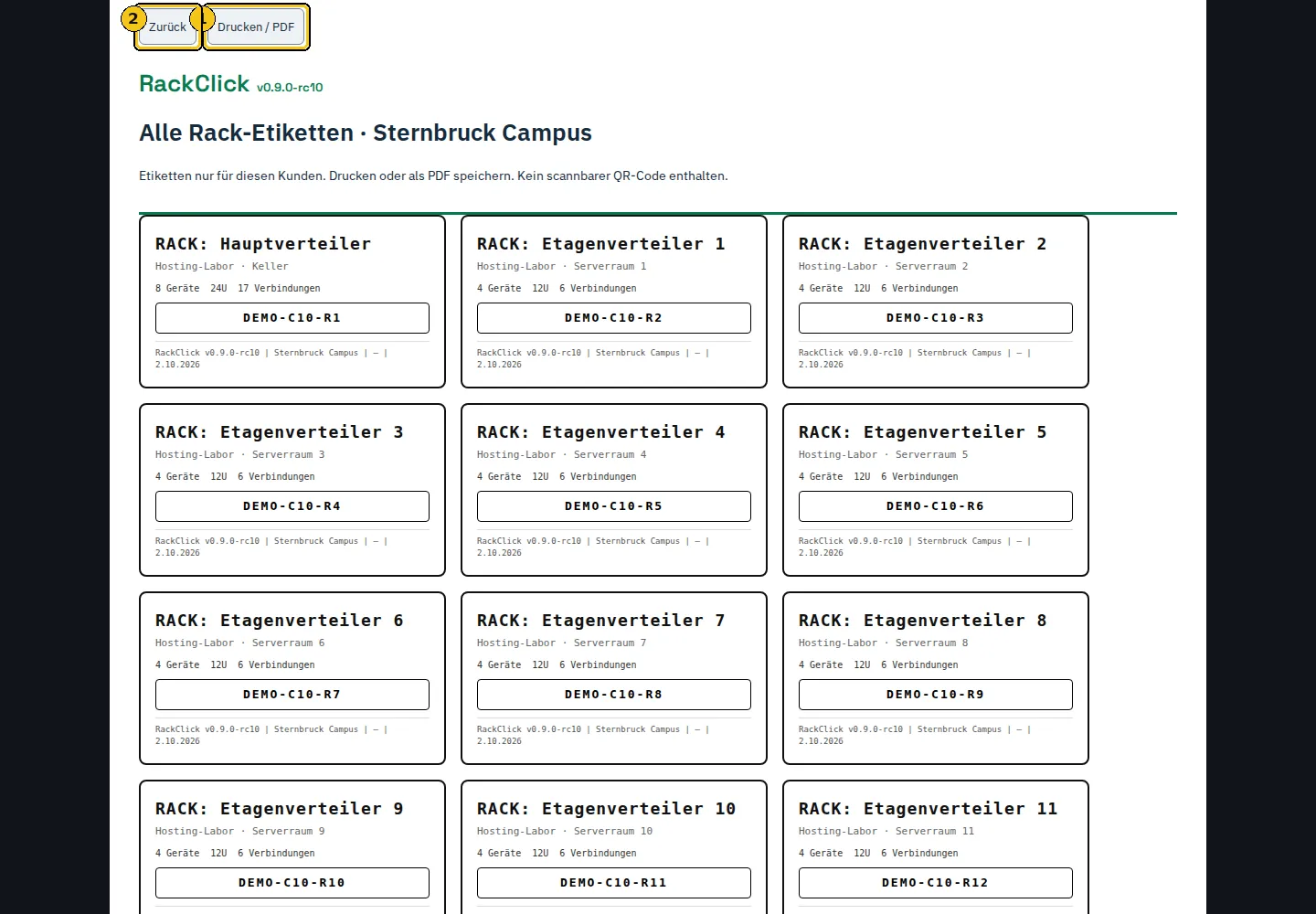

7. 7Alle Rack-Etiketten

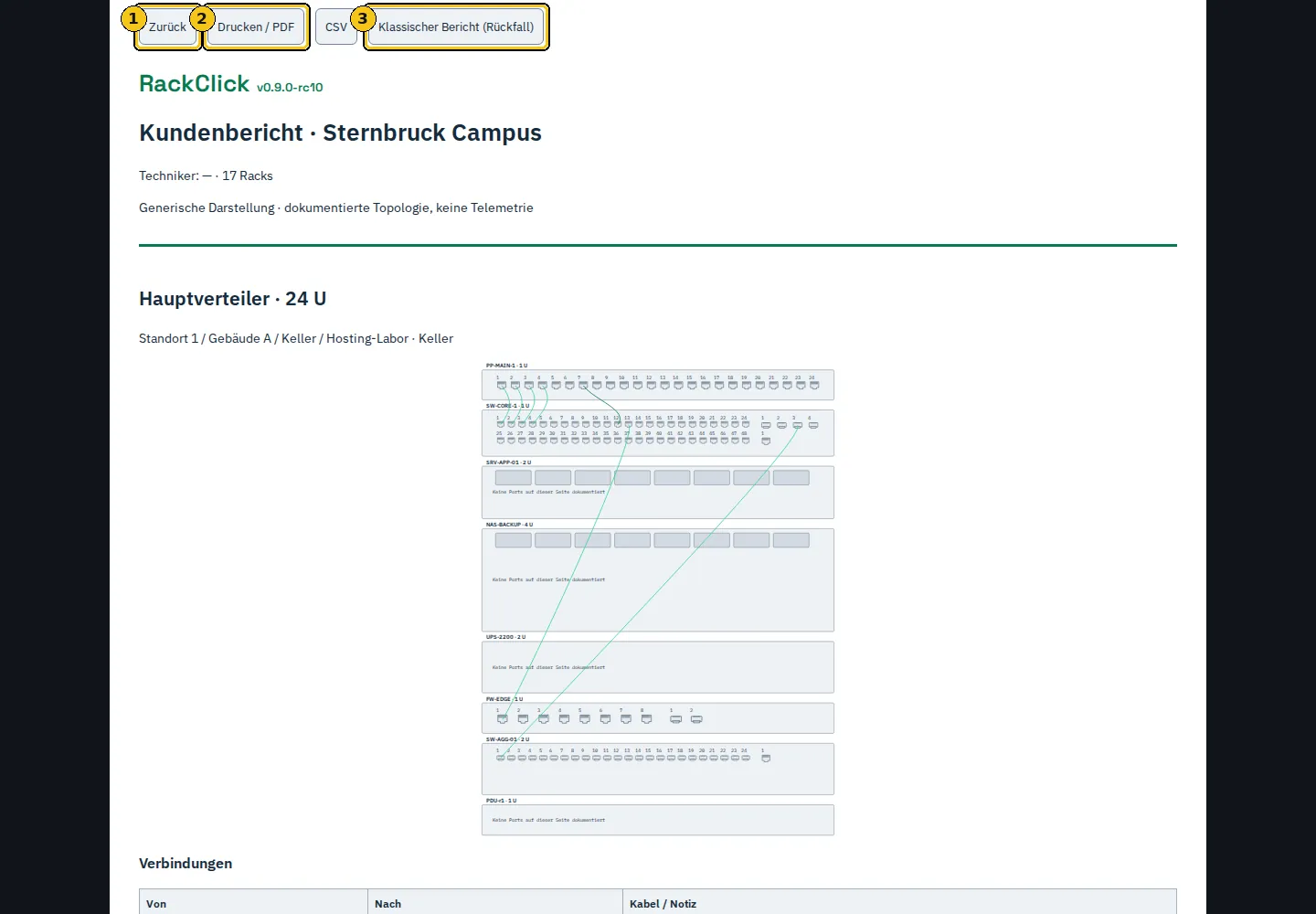

8. 8Bericht
9. 9Demo
10. 10Neu
11. 11Techniker
12. 12Logo

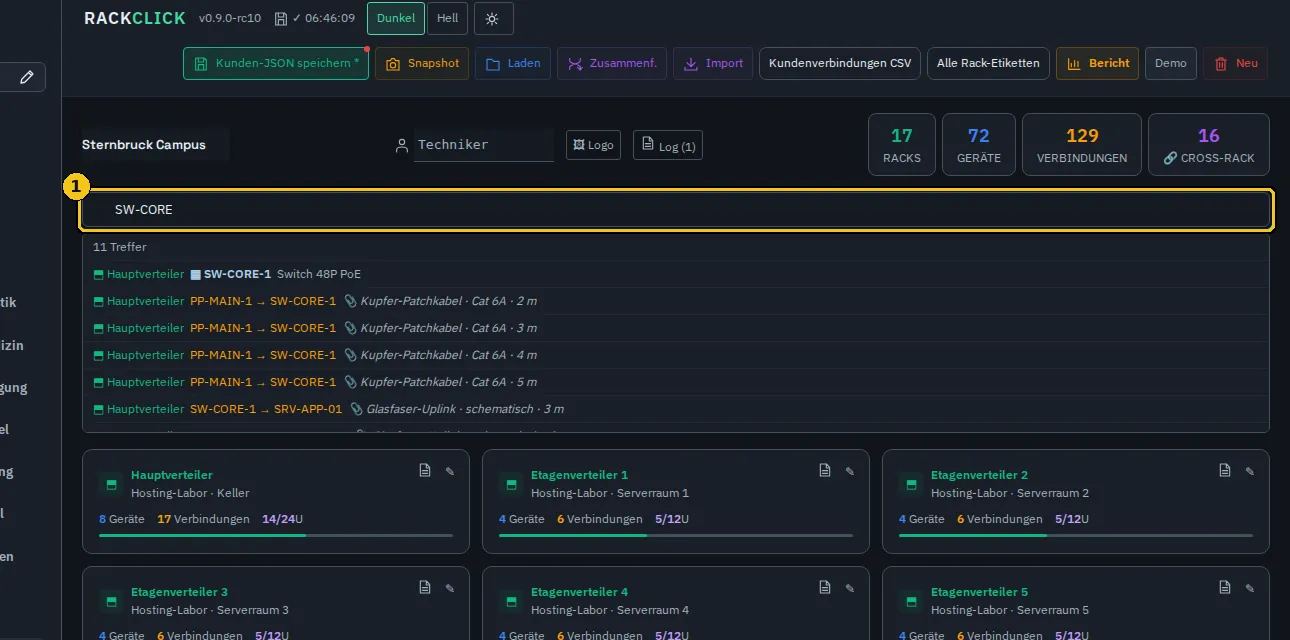

13. 13Suche: Geräte, Ports, Labels, Verbindungen...

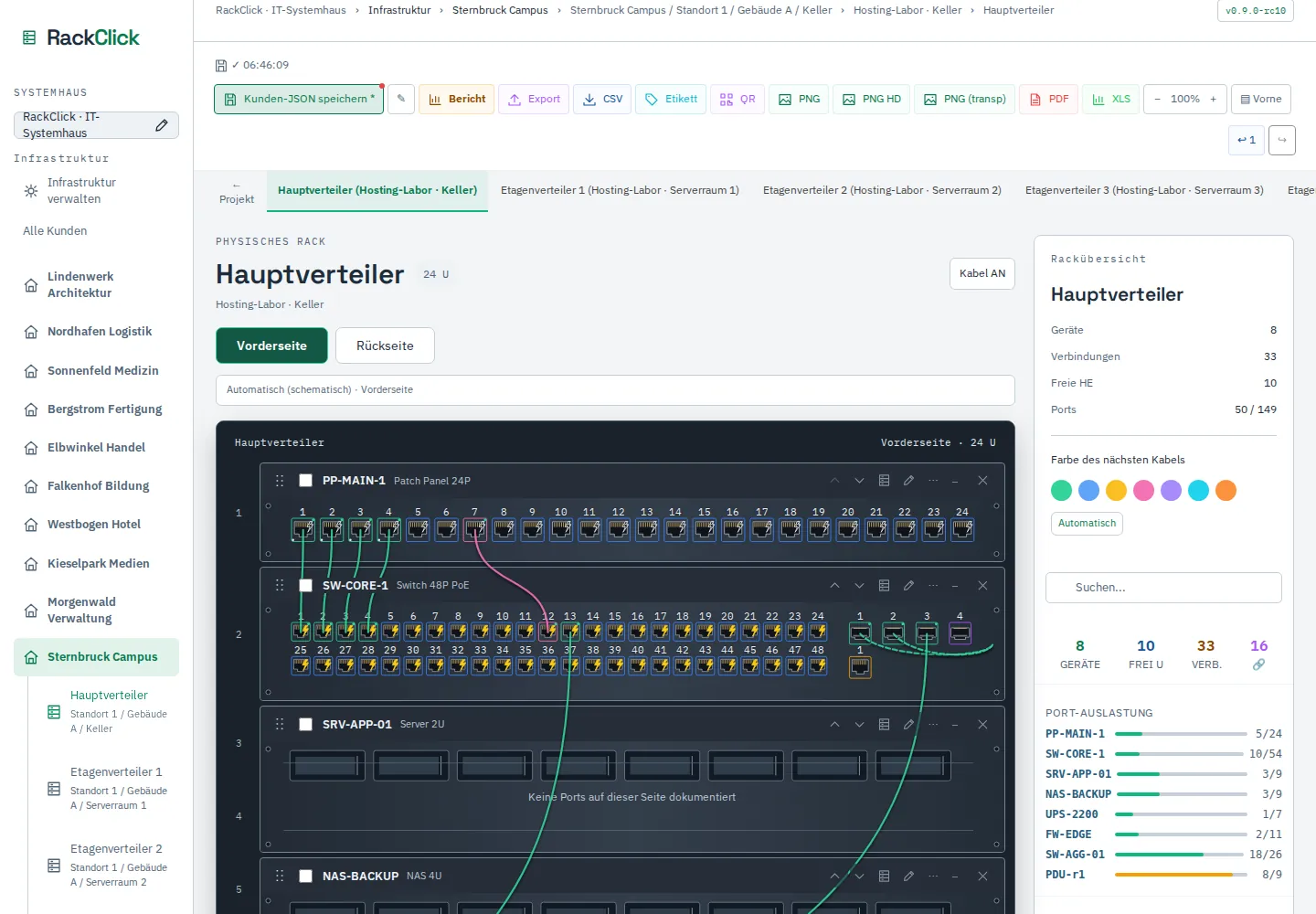

14. 14Hell
15. 15+ Rack hinzufügen
16. 16Kunden umbenennen

B.1Systemhaus und Kunden

Das Systemhaus ist der Behälter für alles. Kunden sind voneinander unabhängig: Was du bei einem Kunden exportierst, druckst oder ersetzt, berührt die anderen nicht.

Systemhaus umbenennen

So geht es
1. Klicke den Stift neben dem Systemhaus-Namen in der Seitenleiste, oder öffne Einstellungen und ändere Name des Systemhauses.
2. Der Name wird im Projekt gespeichert und erscheint in den Berichten.

Kunden anlegen

So geht es
1. Klicke in der Kundenübersicht auf Infrastruktur verwalten.
2. Trage Kunde, Standort, Gebäude und Raum ein und klicke Ort hinzufügen.
3. Klicke Speichern. Der Kunde erscheint in der Seitenleiste und in der Kundenliste, noch ohne Racks.

Kunden umbenennen

So geht es
1. Öffne den Kunden. Sein Name steht in einem Eingabefeld über der Suche; ändere ihn und verlasse das Feld.
2. Existiert der Name bereits bei einem anderen Kunden, lehnt RackClick ab: „Kundenname ist bereits vorhanden.“

1. 1Kunde
2. 2Standort
3. 3Gebäude
4. 4Raum
5. 5Ort hinzufügen
6. 6Speichern
7. 7Abbrechen
8. 8Bearbeiten
9. 9Ort entfernen

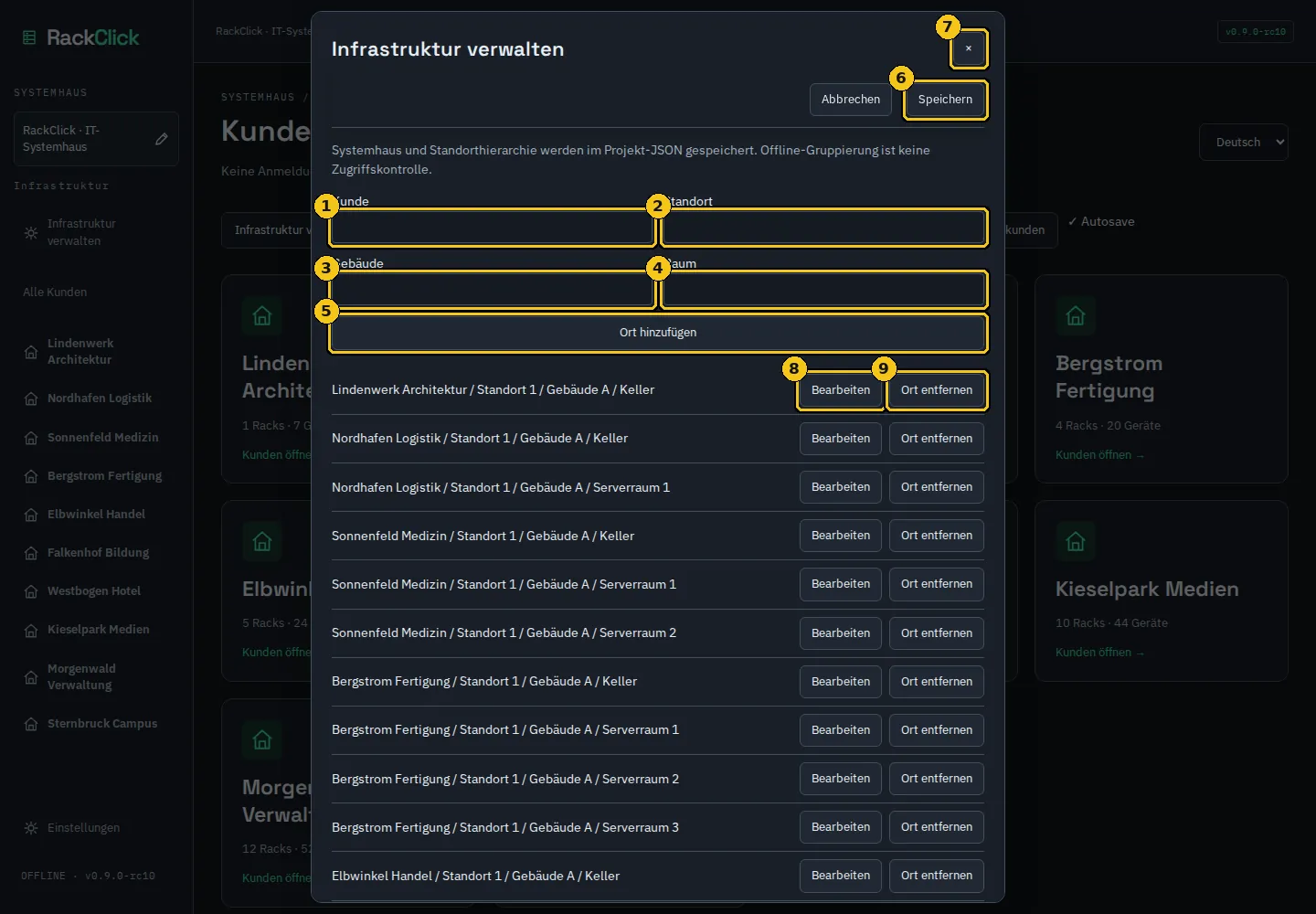

B.2Orte: Standort, Gebäude und Raum

Orte beschreiben, wo jedes Rack steht. Sie werden in einem einzigen Dialog für alle Kunden gepflegt.

So geht es
1. Öffne Infrastruktur verwalten (Seitenleiste oder Kundenübersicht).
2. Hinzufügen: Kunde, Standort, Gebäude und Raum ausfüllen und Ort hinzufügen klicken.
3. Korrigieren: in der Zeile Bearbeiten klicken, Felder ändern und bestätigen.
4. Entfernen: Ort entfernen klicken. Sind dem Ort Racks zugeordnet, verhindert RackClick das: „Ort belegt: Racks zuerst neu zuordnen.“
5. Im oberen Bereich des Dialogs (Rack zuordnen) ordnest du jedes Rack einem Ort zu oder lässt es Nicht zugeordnet.
6. Speichern klicken. Abbrechen verwirft alle Änderungen des Dialogs.

B.3Racks

Ein Rack hat Namen, Ort und Größe in Höheneinheiten. Geräte belegen Höheneinheiten von oben nach unten; freie Einheiten sind schraffiert.

Rack anlegen

So geht es
1. Klicke in der Kundenansicht + Rack hinzufügen und gib den Rack-Name ein, wenn der Browser danach fragt.
2. Das Rack erscheint als Karte mit Zählern für Geräte, Verbindungen und belegte U.

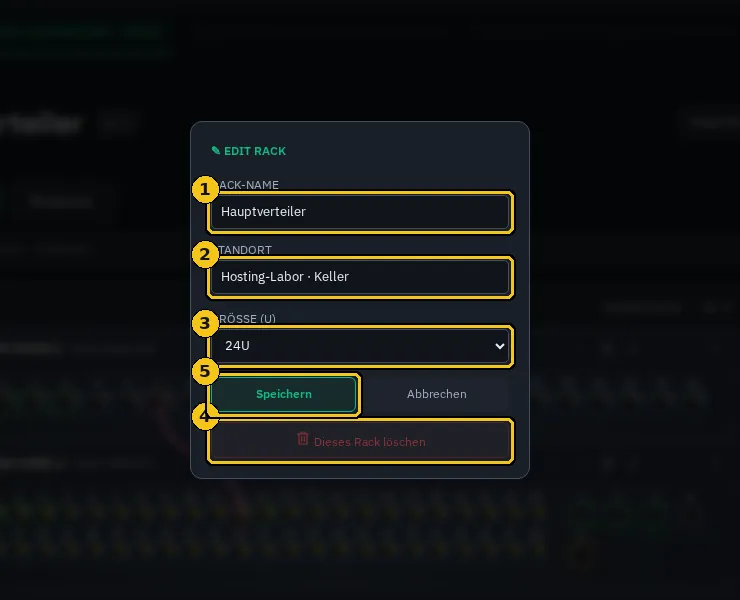

Rack bearbeiten oder löschen

So geht es
1. Öffne das Rack und klicke den Stift (✎) in der Werkzeugleiste, oder den Stift der Karte in der Kundenansicht.
2. Ändere RACK-NAME, STANDORT und GRÖSSE (U): 6, 12, 16, 20, 24, 32, 42 oder 48 U. Belegen die Geräte bereits mehr, zeigt die Option (braucht N U) und lässt sich nicht wählen.
3. Dieses Rack löschen entfernt das Rack mit Geräten und Verbindungen nach der Rückfrage „Rack „X“ und alle Geräte darin löschen?“. Direkt danach ist Strg+Z möglich.

1. 1RACK-NAME
2. 2STANDORT
3. 3GRÖSSE (U)
4. 4Dieses Rack löschen
5. 5Speichern

Rack duplizieren

So geht es
1. Klicke auf der Rack-Karte (Kundenansicht) das erste Symbol oben rechts.
2. Hat das Rack Verbindungen, fragt RackClick: „„X“ MIT N Verbindungen duplizieren? OK = mit Verbindungen · Abbrechen = nur Geräte“.
3. Die Kopie heißt X (Kopie) und übernimmt Ort, Größe und Geräte.

Zwischen Racks wechseln

In einem Rack listen die oberen Reiter alle Racks des Kunden; der erste Reiter, ← Projekt, führt zurück zur Kundenansicht. Auch die Seitenleiste zeigt die Racks des geöffneten Kunden mit Ort.

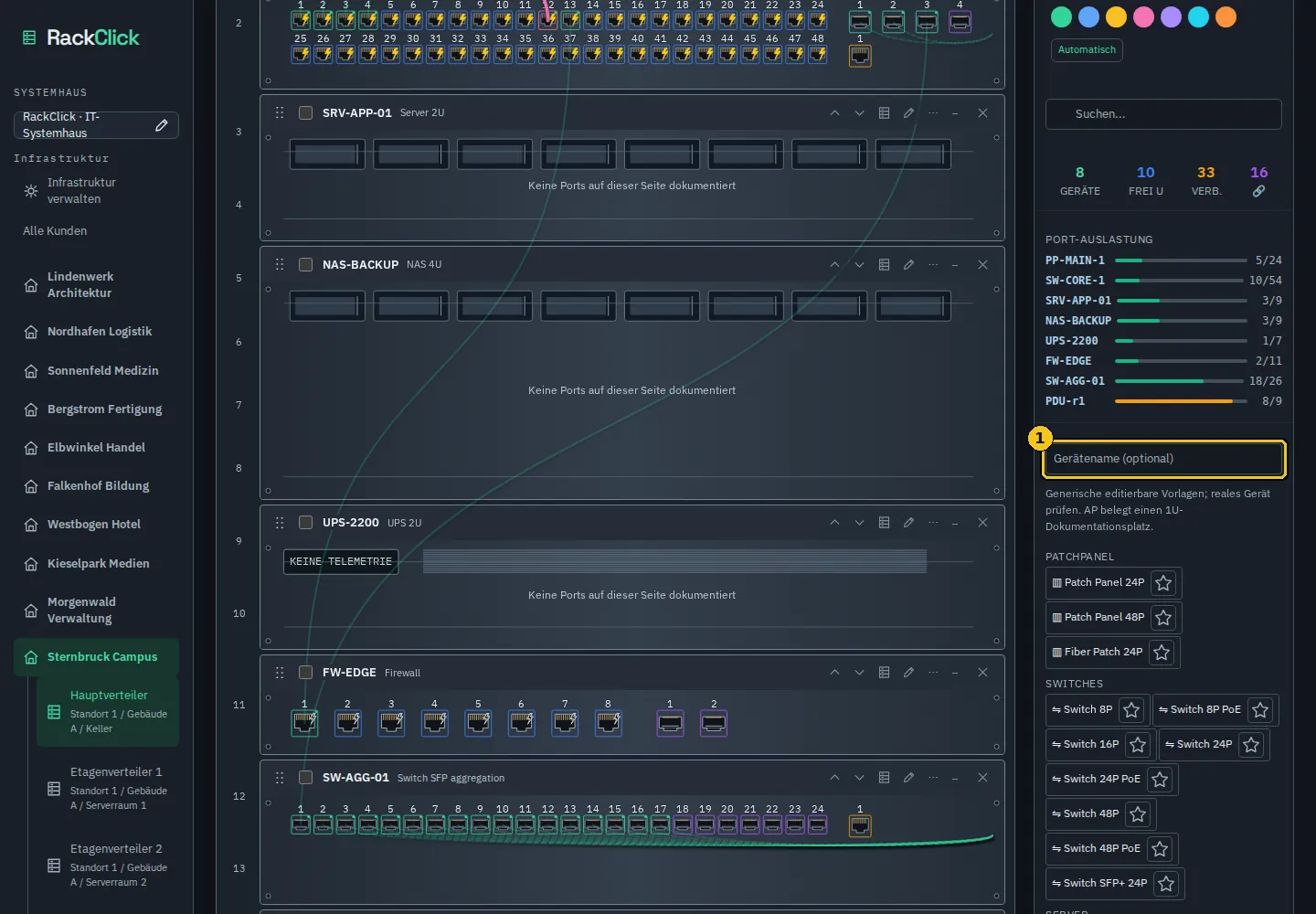

C.1Geräte hinzufügen

Geräte kommen aus dem Katalog im rechten Panel: generische Vorlagen nach Kategorie, Favoriten, eigene Vorlagen oder ein eigenes Gerät.

So geht es
1. Klicke in der Rackansicht + NEUES GERÄT. Das rechte Panel zeigt den Katalog.
2. Optional: einen Namen in Gerätename (optional) eingeben; bleibt das Feld leer, verwendet RackClick den Vorlagennamen.
3. Klicke eine Vorlage aus Patchpanel, Switches, Server, Speicher, Netzwerk, Stromversorgung oder Zubehör. Das Gerät landet auf der ersten freien Position im Rack.
4. Der Stern neben einer Vorlage markiert sie als Favorit; Favoriten stehen oben im Katalog (FAVORITEN).
5. Für ein eigenes Gerät öffne Eigenes Gerät: Name, Größe (1, 2, 3, 4, 5, 6 oder 8 U), Icon und eine oder mehrere Portgruppen (Typ, Anzahl 1–96 und Seite). + Portgruppe fügt eine weitere Gruppe hinzu; dann Erstellen.
6. Abbrechen schließt den Katalog, ohne etwas hinzuzufügen.

1. 1Gerätename (optional)
2. 2Eigenes Gerät

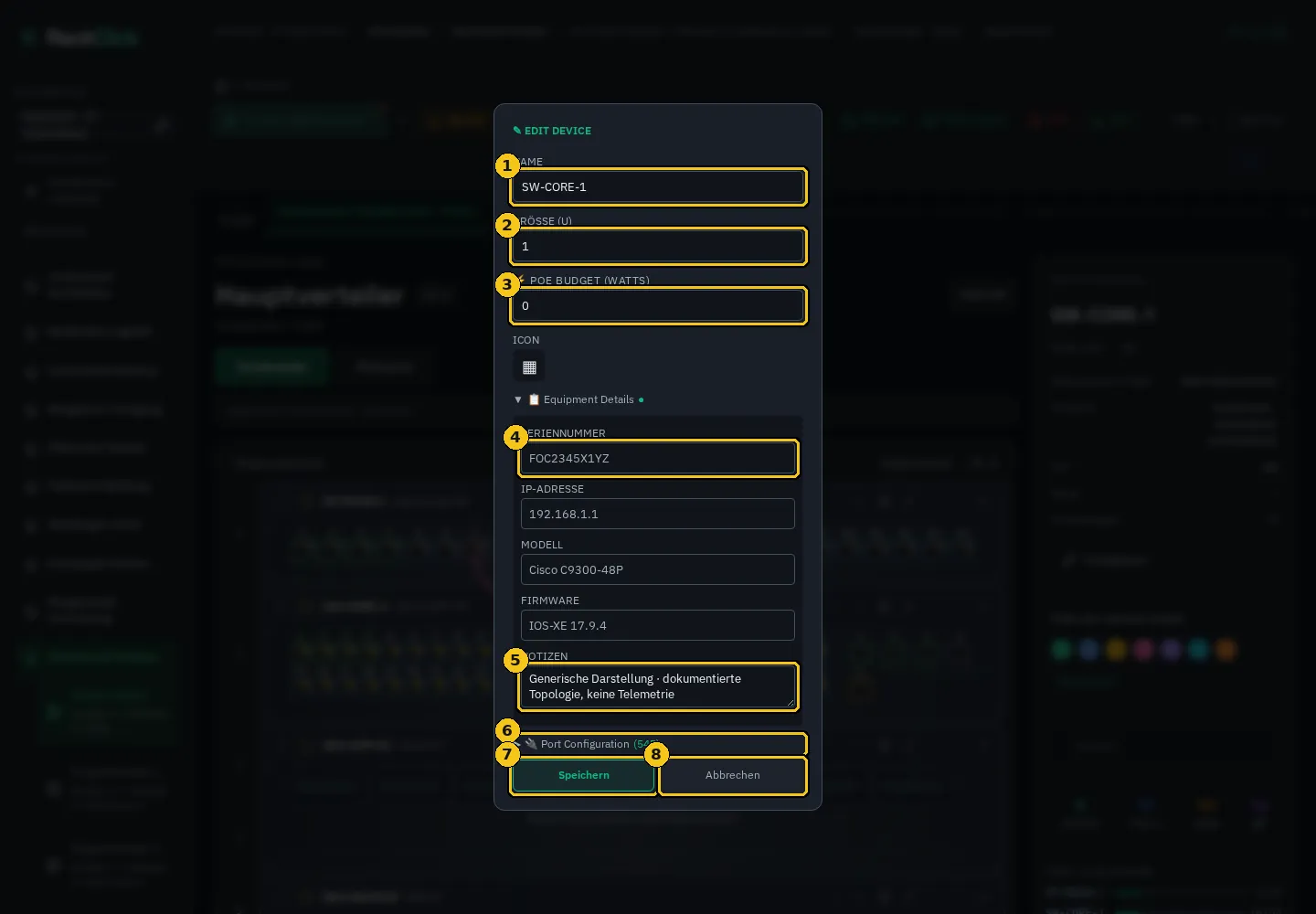

C.2Gerät bearbeiten

Der Bearbeitungsdialog vereint die Gerätedaten und die Portkonfiguration.

So geht es
1. Klicke den Stift (Bearbeiten) in der Gerätekopfzeile.
2. NAME, GRÖSSE (U), PoE-BUDGET (W) und ICON.
3. SERIENNUMMER, IP-ADRESSE, MODELL, FIRMWARE und NOTIZEN: Freitext, der in Tooltips und Berichten erscheint.
4. PORT-GRUPPEN: jede Gruppe hat Typ und Anzahl. Verringerst du die Anzahl, fragt RackClick „Ports … und N Verbindungen entfernen?“, bevor Ports und ihre Verbindungen gelöscht werden.
5. Speichern klicken. Abbrechen verwirft.

1. 1NAME
2. 2GRÖSSE (U)
3. 3PoE-BUDGET (W)
4. 4SERIENNUMMER
5. 5NOTIZEN
6. 6PORT-GRUPPEN
7. 7Speichern
8. 8Abbrechen

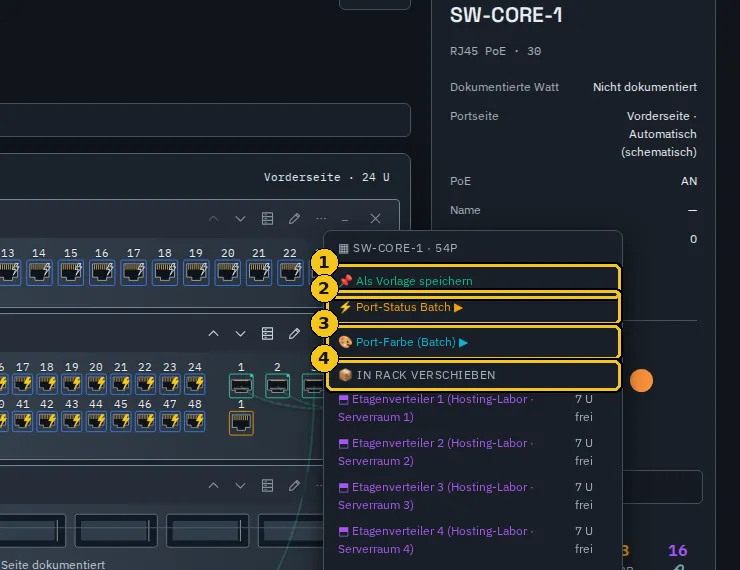

C.3Sortieren, verschieben, einklappen und löschen

Die Kopfzeile jedes Geräts bündelt die Positionsaktionen und die erweiterten Optionen.

1. 1Als Vorlage speichern
2. 2Port-Status Batch
3. 3Port-Farbe (Batch)
4. 4IN RACK VERSCHIEBEN

Gerät in ein anderes Rack verschieben

So geht es
1. Öffne Geräteoptionen und wähle unter IN RACK VERSCHIEBEN das Zielrack; jedes Rack zeigt seine freien U.
2. RackClick fasst die Auswirkung zusammen: „Umzuwandelnde lokale Verbindungen: N. Zu aktualisierende rackübergreifende Verbindungen: M.“ Bestätige.
3. Das Gerät steht nun im Zielrack mit Ports und Verbindungen; Verbindungen zu Geräten des alten Racks werden rackübergreifend.

C.4Vorlagen und Favoriten

Speichere ein konfiguriertes Gerät als eigene Vorlage und markiere häufig genutzte Vorlagen als Favoriten.

So geht es
1. Vorlage anlegen: Geräteoptionen → Als Vorlage speichern. RackClick bestätigt „📌 Vorlage „X“ gespeichert“ und listet sie im Katalog unter MEINE VORLAGEN.
2. Favorit markieren: den Stern der Vorlage im Katalog klicken. Favoriten stehen unter FAVORITEN.
3. Vorlagen oder Favoriten entfernen: Einstellungen → Gespeicherte Vorlagen / Favoriten (Vorlage entfernen, Favorit entfernen).

D.1Der Port: Status, Label, PoE und Farbe

Jeder Port hat Typ, Status, Label (Dose), PoE mit dokumentierten Watt, Farbe und Seite. Der Rechtsklick öffnet alle Aktionen.

So geht es

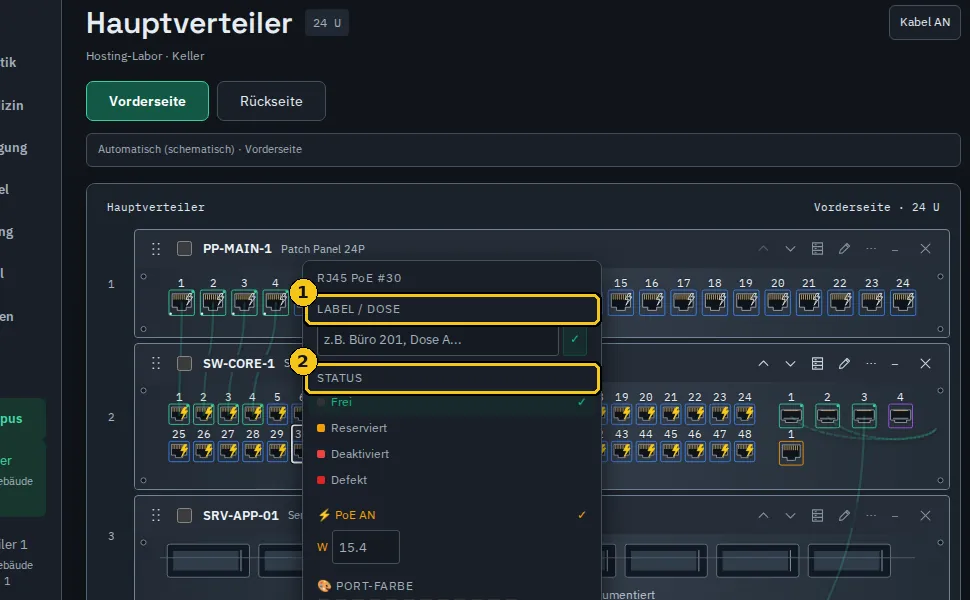

1. Rechtsklick auf den Port. Das Menü zeigt die Kennung (z. B. RJ45 PoE #30).
2. LABEL / DOSE: Dose oder Ziel eintragen (z. B. Büro 201, Dose A) und mit ✓ bestätigen. Ein Doppelklick auf einen freien Port fragt das Label direkt ab (Port-Label / Dose).
3. STATUS: Frei, Reserviert, Deaktiviert oder Defekt.
4. ⚡ PoE AN: PoE ein- oder ausschalten und die Watt im Feld W eintragen (0–90; „Dokumentierte Watt müssen zwischen 0 und 90 liegen.“). Der gefüllte gelbe Blitz zeigt dokumentiertes PoE.
5. PORT-FARBE: eine eigene Farbe zur Unterscheidung; Farbe zurücksetzen stellt die Typfarbe wieder her.
6. MIT RACK VERBINDEN: startet eine rackübergreifende Verbindung (siehe unten).

1. 1LABEL / DOSE
2. 2STATUS

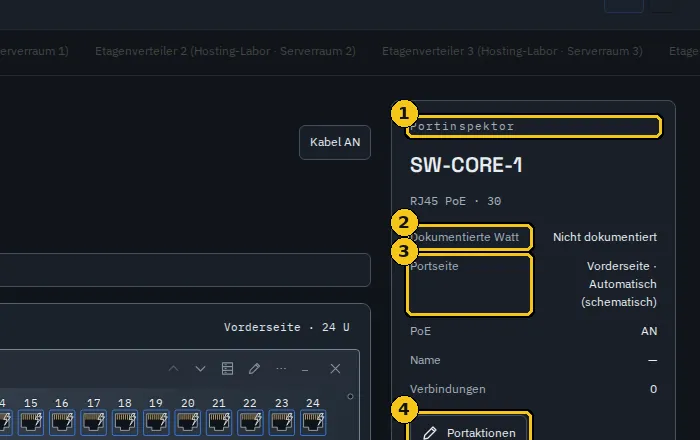

Portinspektor

Ein Linksklick auf einen Port wählt ihn aus und zeigt rechts den Portinspektor: Gerät, Typ und Nummer, Dokumentierte Watt, Portseite, PoE, Name (Label) und Verbindungen. Portaktionen öffnet dasselbe Menü wie der Rechtsklick.

1. 1Portinspektor
2. 2Dokumentierte Watt
3. 3Portseite
4. 4Portaktionen

D.2Click-Click: eine Verbindung dokumentieren

Eine Verbindung sind zwei Klicks: Quelle und Ziel. RackClick zeichnet das Kabel, zählt es im Rack und nimmt es in Berichte, CSV und Etiketten auf.

So geht es

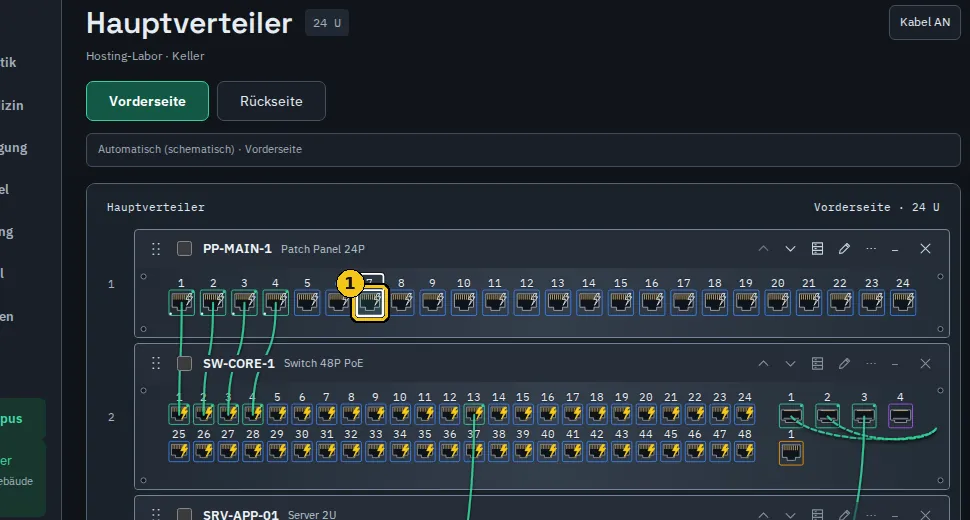

1. Klicke einen freien Port: er wird als Quelle hervorgehoben.

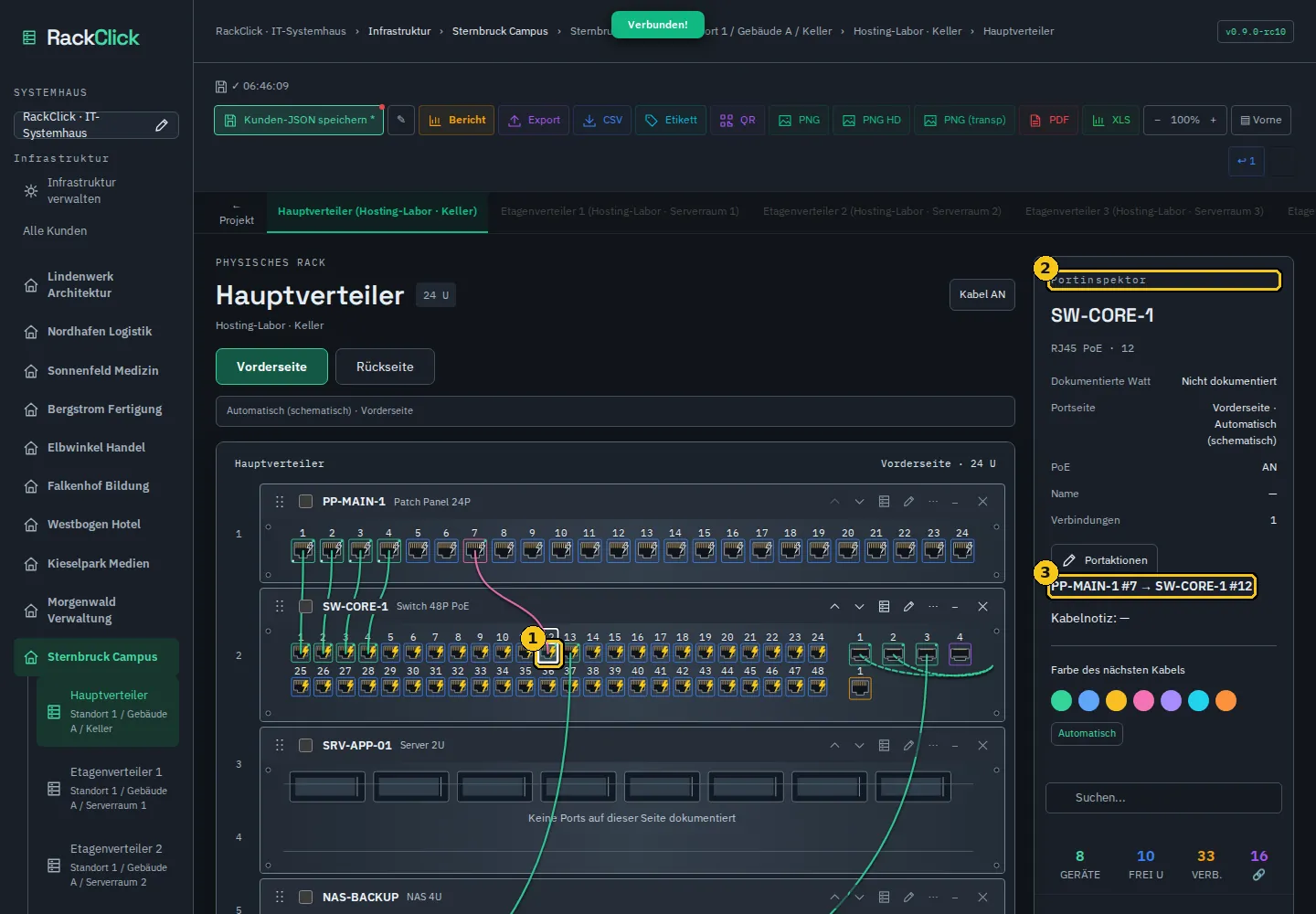

2. Klicke den freien Zielport, im selben Gerät oder in einem anderen Gerät des Racks. Es erscheint „Verbunden!“, und das Kabel wird in der Farbe des nächsten Kabels gezeichnet.
3. Ist das Ziel Reserviert, bestätige „Reservierter Port — verbinden?“. Ist es Deaktiviert oder Defekt, lehnt RackClick ab und behält die Quelle: wähle ein anderes Ziel oder drücke Esc.
4. Die Verbindung erscheint in der Liste VERBINDUNGEN rechts als GERÄT:Port → GERÄT:Port mit Notiz.

1. 11 · PP-MAIN-1 · 7

1. 12 · SW-CORE-1 · 12
2. 2Portinspektor
3. 3PP-MAIN-1 #7 → SW-CORE-1 #12

Farbe des nächsten Kabels

Rechts (Farbe des nächsten Kabels) wählst du eine feste Farbe oder Automatisch. Automatisch richtet sich die Farbe nach dem Gerätetyp-Paar (z. B. Patchpanel ↔ Switch) gemäß Einstellungen → VERBINDUNGSFARBEN NACH GERÄTEGRUPPE. Eine manuell gewählte Farbe hat Vorrang.

D.3Bearbeiten, neu verbinden und trennen

Ein Klick auf einen verbundenen Port öffnet die Verbindung; ein Doppelklick verbindet sie mit einem anderen Ziel neu.

Notiz, Patch-Status und Farbe

So geht es

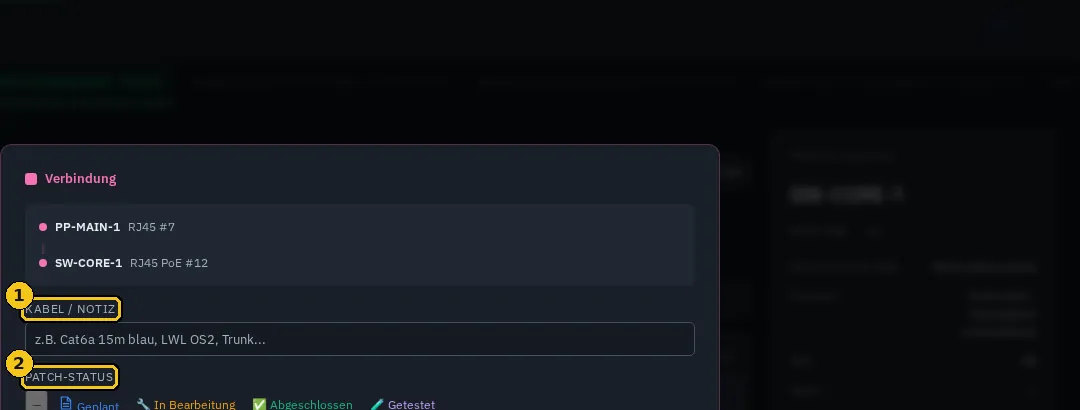

1. Klicke einen verbundenen Port. Der Dialog Verbindung zeigt beide Enden.
2. KABEL / NOTIZ: Typ, Länge, Kabelfarbe, Trunk … Freitext (z. B. Cat6a 15m blau, LWL OS2, Trunk).
3. PATCH-STATUS: —, Geplant, In Bearbeitung, Abgeschlossen oder Getestet. Erscheint in CSV und Berichten.
4. FARBE: ändert die Farbe des gezeichneten Kabels.
5. Trennen löscht die Verbindung („Getrennt“); Schließen schließt und behält die Änderungen.

1. 1KABEL / NOTIZ
2. 2Patch-Status
3. 3FARBE
4. 4Trennen
5. 5Schließen

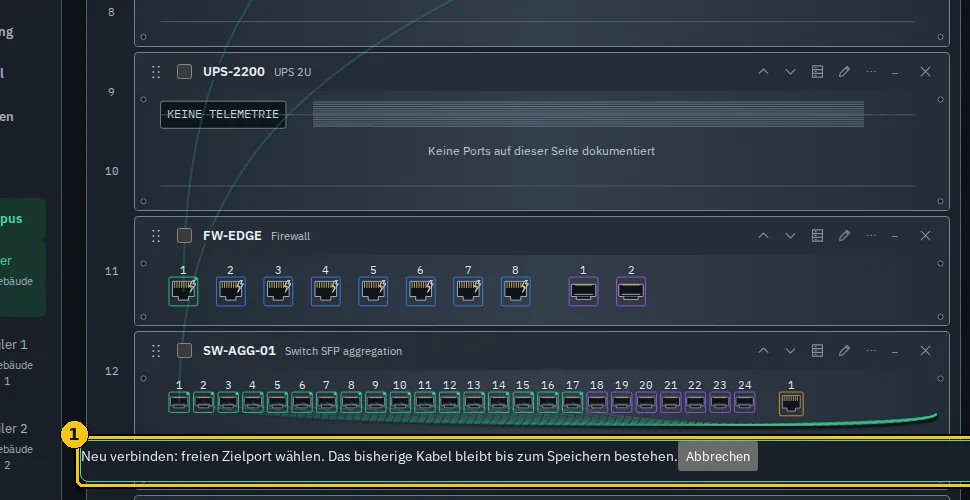

Mit einem anderen Ziel neu verbinden

So geht es
1. Doppelklick auf einen verbundenen Port. Es erscheint die Leiste „Neu verbinden: freien Zielport wählen. Das bisherige Kabel bleibt bis zum Speichern bestehen.“
2. Klicke das neue freie Ziel. RackClick bestätigt „Kabel neu verbunden; Eigenschaften erhalten.“: Notiz, Farbe und Patch-Status wandern mit.
3. Esc oder Abbrechen bricht ab, ohne die ursprüngliche Verbindung zu berühren.

1. 1Neu verbinden: freien Zielport…

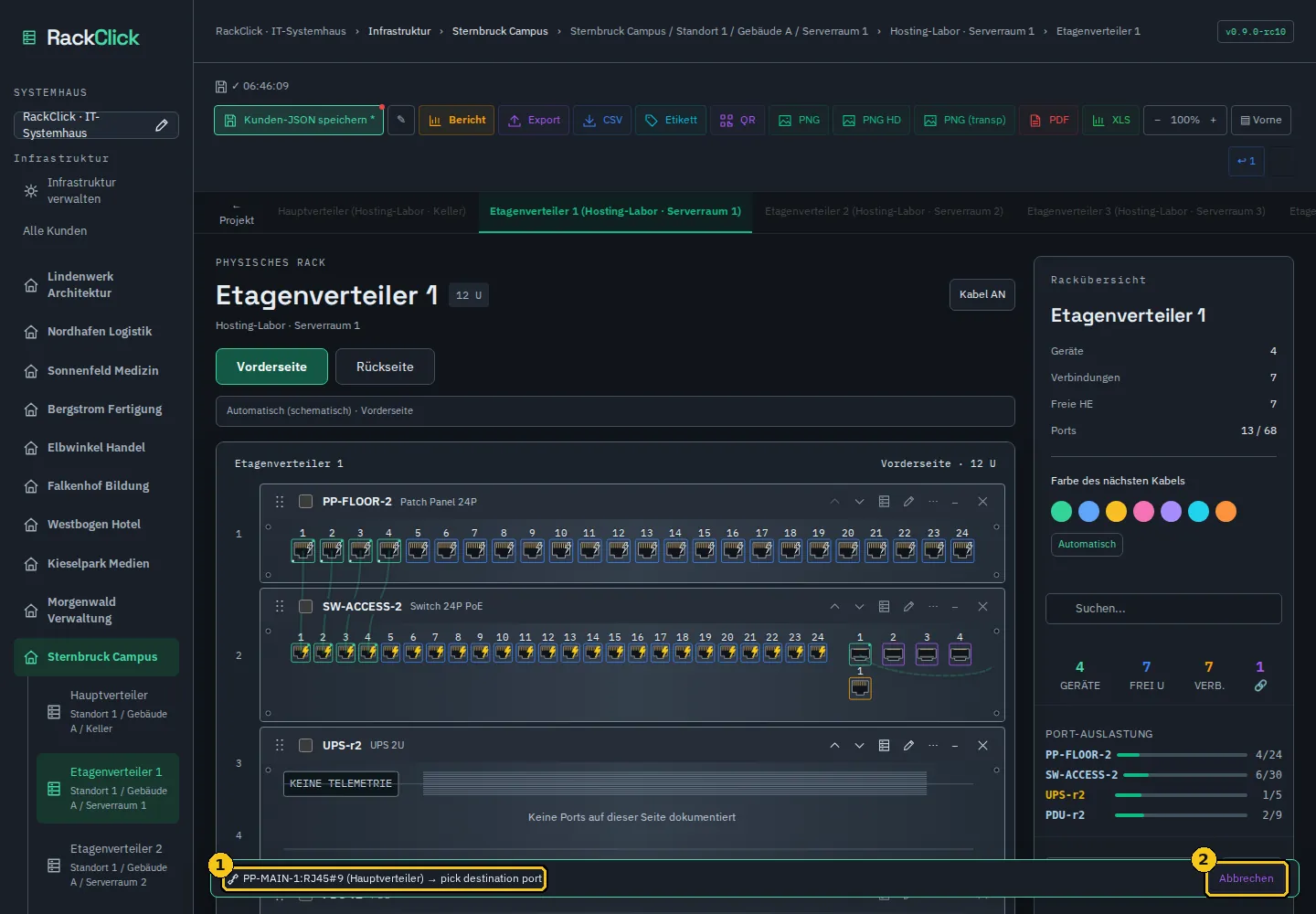

D.4Rackübergreifende Verbindungen (Cross-Rack)

Verbindungen können Ports zweier Racks desselben Kunden verbinden.

So geht es
1. Rechtsklick auf den Quellport → MIT RACK VERBINDEN → Zielrack wählen.
2. RackClick öffnet dieses Rack und zeigt die Leiste „🔗 Zielport in … auswählen“.
3. Klicke den freien Zielport. Es erscheint „Cross-Rack verbunden!“.
4. Zum Abbrechen Abbrechen in der Leiste oder Esc drücken.

1. 1Zielport in … auswählen
2. 2Abbrechen

Rackübergreifende Verbindungen werden separat gezählt (CROSS-RACK in der Kundenansicht), in der CSV-Spalte Cross-Rack markiert und in beiden Racks angezeigt. Rack-Etiketten zählen nur die lokalen Verbindungen.

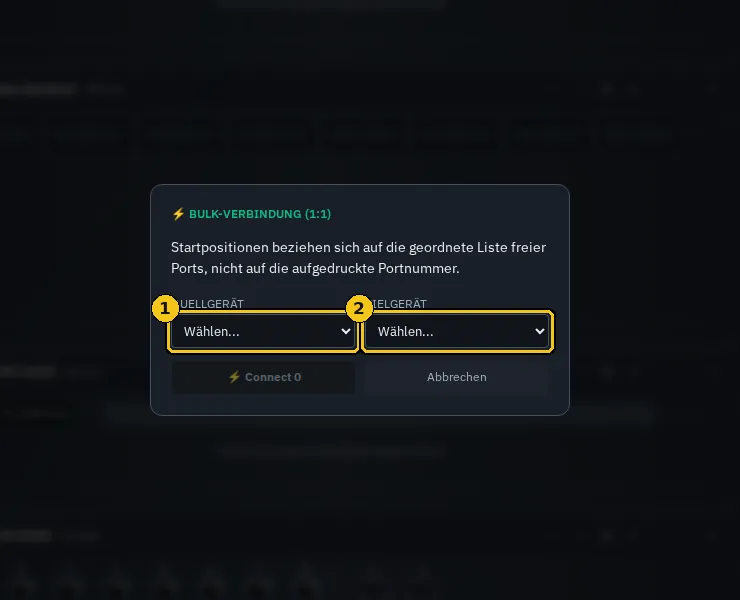

D.5Massenverbindung 1:1

Verbinde in einem Schritt die freien Ports eines Geräts der Reihe nach mit denen eines anderen.

So geht es
1. Klicke rechts ⚡ BULK (es öffnet sich BULK-VERBINDUNG (1:1)).
2. Wähle QUELLGERÄT und ZIELGERÄT.
3. STARTEN AB: „Startpositionen beziehen sich auf die geordnete Liste freier Ports, nicht auf die aufgedruckte Portnummer.“ Stelle die ANZAHL ein und prüfe die VORSCHAU.
4. Klicke Verbinden. RackClick bestätigt „⚡ N Verbindungen erstellt“.

1. 1QUELLGERÄT
2. 2ZIELGERÄT

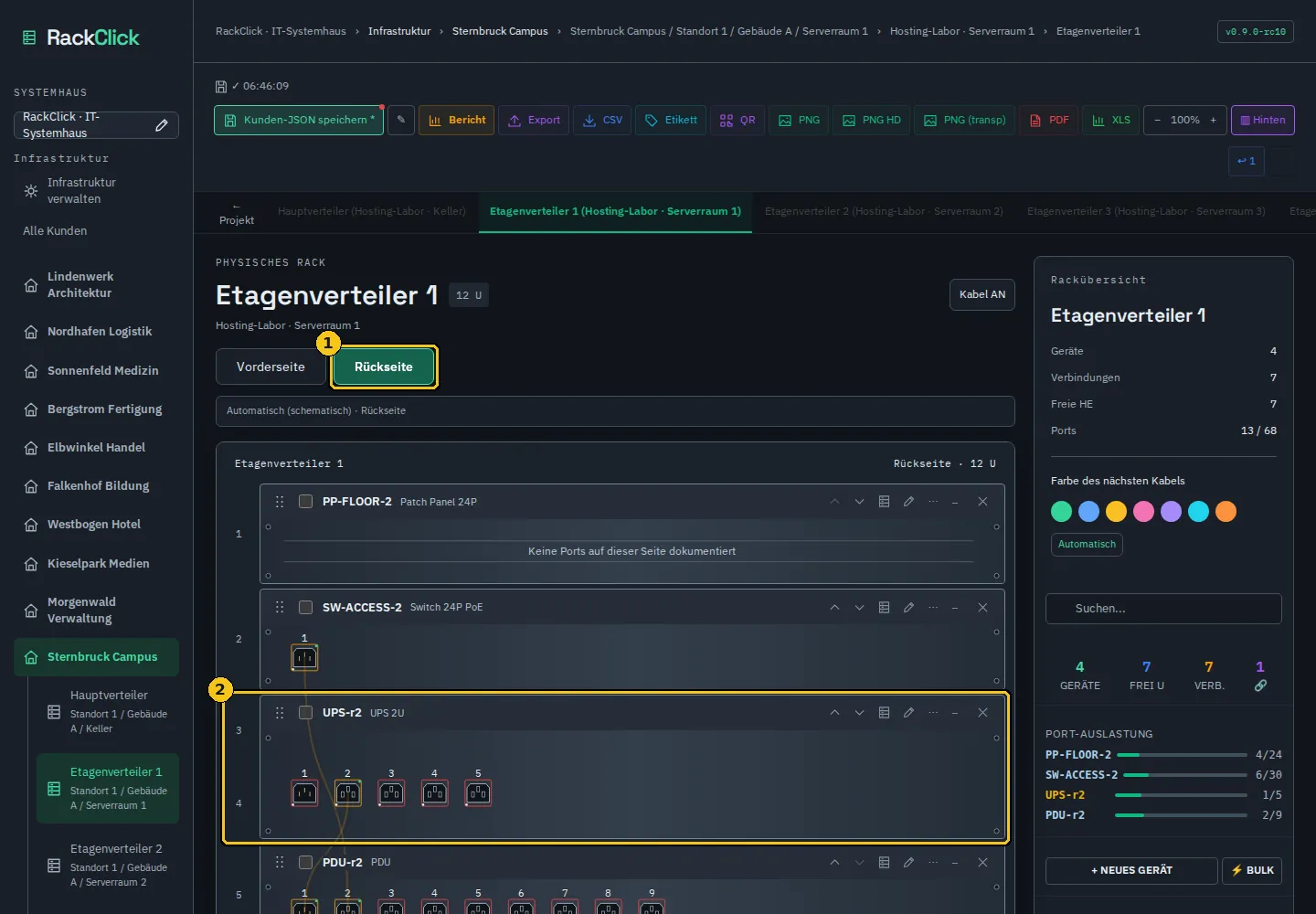

D.6Vorderseite, Rückseite und Portseiten

Jedes Gerät hat zwei Seiten. Die Ansicht Vorderseite/Rückseite des Racks zeigt nur die auf dieser Seite dokumentierten Ports.

So geht es
1. Wechsle mit den Schaltflächen unter dem Racktitel oder der Schaltfläche in der Werkzeugleiste zwischen Vorderseite und Rückseite.
2. Standard ist Automatisch (schematisch): RackClick ordnet die Seite nach Porttyp zu.

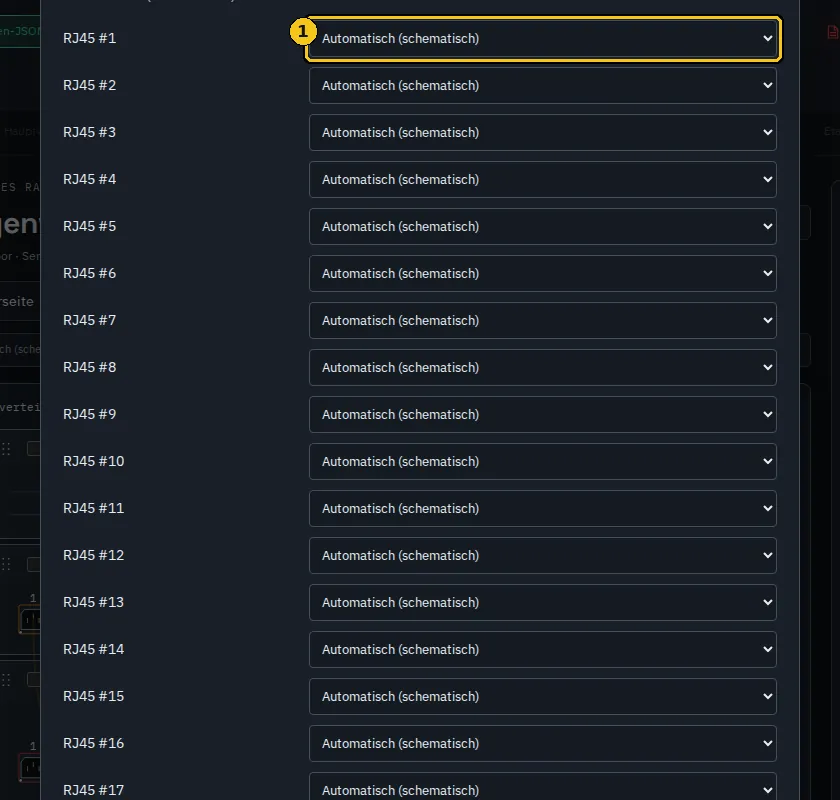

3. Seiten festlegen: in der Gerätekopfzeile Portseiten einstellen klicken und je Port Automatisch, Vorderseite oder Rückseite wählen (Portseite). Speichern klicken.
4. Verbindungen über beide Seiten bleiben bestehen; wechsle die Ansicht, um jedes Ende zu sehen. Ein Gerät ohne Ports auf der sichtbaren Seite zeigt „Keine Ports auf dieser Seite dokumentiert“.

1. 1Rückseite
2. 2Stromverbindungen

1. 1Portseite
2. 2Speichern

D.7Strom: PDU, USV und Power-Ports

Ports vom Typ Power dokumentieren den Stromweg mit Eingangs- und Ausgangsrollen. Das ist generische Dokumentation ohne elektrische Berechnung.

So geht es
1. Füge Geräte mit Power-Ports hinzu (PDU, USV, Servernetzteile) oder lege in einem eigenen Gerät eine Power-Gruppe an.
2. Lege je Power-Port die Stromanschluss-Rolle fest (Eingang, Ausgang oder Nicht festgelegt) – über die Portaktionen.
3. Verbinde per Click-Click wie ein Datenkabel: einen Ausgang mit einem Eingang.

• „Stromanschlüsse nur mit Stromanschlüssen verbinden; zwei deklarierte Eingänge oder Ausgänge sind gesperrt.“
• Beim Ändern einer bereits genutzten Rolle: „Diese Rollenänderung widerspricht einer bestehenden Stromverbindung. Keine Änderung.“
• PoE und Netzstrom sind verschiedene Dinge: PoE ist eine Eigenschaft des RJ45-Ports; Power ist ein Porttyp.

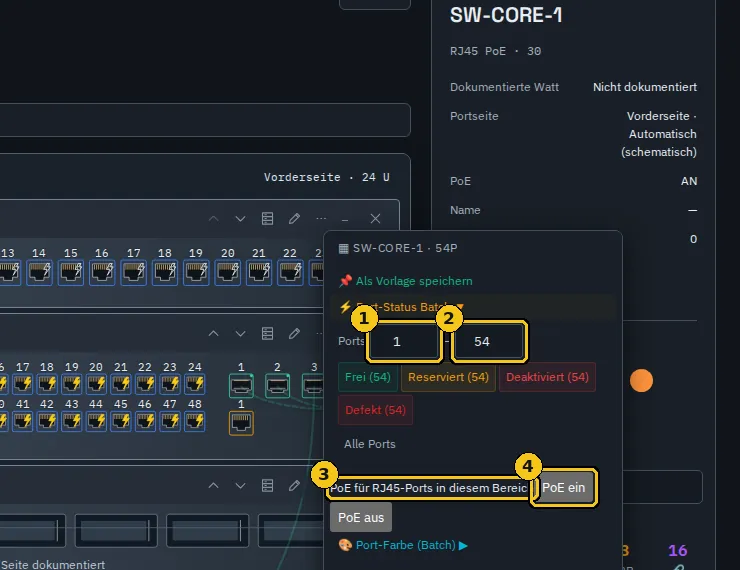

D.8Status, PoE und Farbe für einen Portbereich

Für viele Ports auf einmal nutze den Bereich von–bis des Geräts.

So geht es
1. Geräteoptionen → Port-Status Batch.
2. Trage den Bereich bei Ports ein (von – bis, Portnummern des Geräts) oder klicke Alle Ports.
3. Klicke den Status (Frei, Reserviert, Deaktiviert, Defekt; in Klammern die Zahl der betroffenen Ports) oder unter PoE für RJ45-Ports in diesem Bereich PoE ein / PoE aus.
4. RackClick bestätigt „⚡ Ports X–Y → Status“. Watt werden separat je Port dokumentiert.

1. 1Ports (von)
2. 2Ports (bis)
3. 3PoE für RJ45-Ports in diesem Bereich
4. 4PoE ein

Ebenso setzt Port-Farbe (Batch) eine Farbe für einen Bereich („🎨 Ports X–Y: Farbe gesetzt“) oder entfernt sie („Farbe entfernt“). Der Bereich identifiziert Ports über ihre Nummer im Gerät.

E.1Automatisches Speichern im Browser

RackClick speichert jede Änderung im Browserspeicher. In die HTML-Datei schreibt es nichts.

• Die Anzeige 💾 ✓ hh:mm:ss in der Werkzeugleiste zeigt die Uhrzeit des letzten erfolgreichen Speicherns (in der Kundenübersicht ✓ Autosave).
• Der Punkt bei Kunden-JSON speichern * bedeutet: seit dem letzten Export gibt es nicht exportierte Änderungen.
• Das Speichern hängt von Browser und Profil ab: in einem anderen Browser, einem anderen Profil oder nach dem Löschen der Website-Daten erscheint das Projekt nicht. Die HTML-Datei ändert sich nicht.
• Arbeite mit einem einzigen Tab: die Offline-Ausgabe synchronisiert weder mehrere Tabs noch mehrere Benutzer.

Wenn das Speichern fehlschlägt

So geht es
1. Es erscheint Autosave-FEHLER mit dem Hinweis „Automatisches Speichern schlägt fehl (Speicher voll) — Exportiere dein Projekt JETZT, um Datenverlust zu vermeiden“. Klicke JSON jetzt exportieren und sichere die Datei.
2. Schaffe Platz im Browser oder wechsle das Profil und lade das JSON erneut.

Wiederherstellung beim Start

Ist das gespeicherte Projekt beim Öffnen beschädigt, handelt RackClick selbst und meldet es: „Projekt beim Start repariert — Original in Quarantäne gesichert“, „Autosave ungültig — aus Backup wiederhergestellt“ oder im schlimmsten Fall „Abgesicherter Modus: kein gespeichertes Projekt ladbar. Daten in Quarantäne gesichert“. In den Einstellungen erscheint dann der Abschnitt QUARANTÄNE („Hier liegen Daten eines fehlgeschlagenen Starts“) mit Erstellt und Grund: du kannst Bundle herunterladen, Nur Autosave herunterladen und später Quarantäne löschen. Klassische Ansicht (nur Rückfall) ist eine reduzierte Oberfläche zum Retten von Daten, falls die integrierte Ansicht nicht erscheint.

E.2JSON exportieren und laden

Das JSON ist deine eigentliche Sicherung: mitnehmen, außerhalb des Browsers aufbewahren und auf einem anderen Rechner laden.

Vom USB-Stick oder auf einem anderen Rechner arbeiten

So geht es
1. Exportiere das Kunden-JSON (oder die Gesamtsicherung).
2. Kopiere HTML-Datei und JSON auf den Stick. Nur die HTML-Datei zu kopieren überträgt deine Arbeit nicht.
3. Öffne auf dem anderen Rechner die HTML-Datei und nutze Laden oder Gesamtsicherung laden mit einer Kopie des JSON. Behalte das Original, bis das Ergebnis geprüft ist.

E.3Snapshots

Ein Snapshot ist ein benannter Wiederherstellungspunkt im Browser. Er umfasst die gesamte Infrastruktur, nicht einen Kunden.

So geht es
1. Klicke in der Kundenansicht Snapshot und gib den Snapshot-Name ein (z. B. Vor dem Switch-Tausch). RackClick bestätigt „Snapshot gespeichert!“.
2. Wiederherstellen: Einstellungen → Snapshots → Wiederherstellen. „Snapshots enthalten alle Kunden. Wiederherstellen ersetzt die gesamte Infrastruktur.“
3. Snapshot entfernen: Löschen in derselben Liste.

1. 1Snapshots
2. 2Wiederherstellen
3. 3Löschen

E.4Rückgängig und Wiederherstellen

Fast alle Aktionen im Rack lassen sich rückgängig machen und wiederholen, solange der Tab offen bleibt.

• Strg+Z macht rückgängig, Strg+Y stellt wieder her. Die Schaltflächen ↩ ↪ in der Werkzeugleiste zeigen, wie viele Schritte verfügbar sind.
• Die Meldung „↩ Rückgängig: …“ nennt, was zurückgenommen wurde; „Wiederherstellen“ das Gegenteil.
• Löschen von Racks oder Geräten, Ersetzen des Inventars durch die Demo und Massenverbindungen lassen sich rückgängig machen.

F.1Rack- und Kundenberichte

Der Bericht vereint die Zeichnung jedes Racks, seine Geräte und die Verbindungstabelle. Gedruckt oder als PDF gespeichert wird über den Browser.

So geht es
1. Kundenbericht: in der Kundenansicht Bericht klicken. Vorher Techniker und bei Bedarf das Logo des Kunden eintragen: beide erscheinen in der Kopfzeile.
2. Rackbericht: in der Rackansicht Bericht klicken.
3. Prüfe Umfang (Kunde oder Rack), Techniker und Kundennamen. Klicke Drucken / PDF und wähle im Browserdialog ein PDF-Ziel. Papierformat und Skalierung in der Vorschau kontrollieren.
4. CSV lädt die Verbindungen desselben Umfangs herunter. Klassischer Bericht (Rückfall) zeigt die frühere Berichtsversion.
5. Zurück kehrt zur vorherigen Ansicht zurück.

1. 1Zurück
2. 2Drucken / PDF
3. 3Klassischer Bericht (Rückfall)

Hat der Kunde ein Änderungsprotokoll, zeigt die Kundenansicht die Schaltfläche 📜 Log (N), und der Bericht enthält den Abschnitt Änderungs-Log (letzte 20) mit den letzten zwanzig Einträgen; „Alle Protokolleinträge löschen?“ entfernt sie nach Bestätigung.

F.2Rack-Etiketten

Jedes Rack hat ein Etikett mit Name, Ort, Geräten, Höheneinheiten, lokalen Verbindungen und Kennung.

So geht es
1. Alle Rack-Etiketten (Kundenansicht): eine Seite mit allen Etiketten des Kunden, bereit für Drucken / PDF.
2. Etikett (Rackansicht): öffnet das Etikett dieses Racks in einem Druckfenster.
3. Die Fußzeile jedes Etiketts nennt Version, Kunde, Techniker und Datum; die Rack-ID identifiziert das Rack im Projekt.

1. 1Drucken / PDF
2. 2Zurück

• Etiketten zählen die lokalen Verbindungen des Racks, nicht die rackübergreifenden.
• „Etiketten nur für diesen Kunden. Drucken oder als PDF speichern. Kein scannbarer QR-Code enthalten.“ Die Schaltfläche QR des Racks lädt ein dekoratives Motiv herunter (decorative-qr-not-scannable-…png); der Dateiname sagt es.

F.3Rack-Exporte: CSV, XLS, PNG, PDF

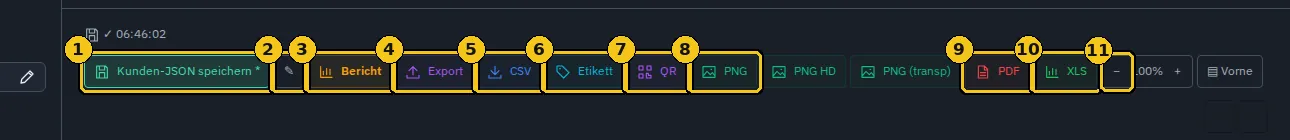

Die Werkzeugleiste des Racks bietet alle Ausgaben dieses Racks.

1. 1Kunden-JSON speichern
2. 2Bearbeiten (rack)
3. 3Bericht
4. 4Export (JSON)
5. 5CSV
6. 6Etikett
7. 7QR
8. 8PNG
9. 9PDF
10. 10XLS
11. 11Zoom

In der Kundenansicht exportiert Kundenverbindungen CSV die Verbindungen aller Racks des Kunden (rackclick-<Kunde>-connections.csv); in der Kundenübersicht ergänzt Verbindungen aller Kunden CSV die Spalte Client. Spalten: Rack, From Device, From Port#, From Type, To Device, To Port#, To Type, Cable/Note, Cross-Rack, Patch Status, Created. CSV-Dateien werden als UTF-8 mit Byte-Order-Mark geschrieben, damit Excel sie korrekt öffnet.

F.4Suche

Finde Geräte, Ports, Labels und Verbindungen, ohne die Racks durchzugehen.

So geht es
1. Tippe in der Kundenansicht in 🔍 Suche: Geräte, Ports, Labels, Verbindungen.... Die Treffer nennen Rack und Gerät; ein Klick öffnet sie. Ohne Treffer: „Keine Treffer für …“.
2. In der Rackansicht filtert das Feld 🔍 Suchen... im rechten Panel innerhalb des Racks.

1. 1Suche: Geräte, Ports, Labels, Verbindungen...

G.1Einstellungen

Sprache, Design, Farben und Pflege von Vorlagen, Favoriten und Snapshots.

1. 1Name des Systemhauses
2. 2SPRACHE
3. 3DESIGN / PANEL
4. 4PORT-TYP FARBEN
5. 5VERBINDUNGSFARBEN NACH GERÄTEGRUPPE
6. 6Gespeicherte Vorlagen
7. 7Favoriten
8. 8Snapshots

G.2Demodaten und neues Projekt

Synthetische Daten dienen zum Lernen und zum Durchspielen von Szenarien. Es sind keine echten Daten.

G.3Gesten und Tastenkürzel

Alles, was in der Rackansicht mit Maus und Tastatur geht. Die untere Leiste des Racks erinnert daran: „L-Klick: verbinden · R-Klick: Status/PoE/Label · Doppelklick: Label · Cross-Rack · Bulk · Strg+Z: rückg. · Strg+S: speichern · Esc: abbrechen · Entf: ausgew. löschen“.

G.4Dateiformate

Was jede Datei enthält, die RackClick schreibt oder liest.

G.5Grenzen und Annahmen

Was du wissen solltest, bevor du mit RackClick erstellte Dokumentation übergeben.

• Alles ist von einem Techniker eingetragene Dokumentation: Status, Watt, IP-Adressen, Seriennummern und Notizen. Vergleiche die Zeichnung vor der Übergabe mit der realen Installation.
• Die Online-Demo speichert im Browser der Person, die sie öffnet; es gibt keinen gemeinsamen Speicher und keine Benutzer.
• Die Offline-Datei hat weder Konten noch Berechtigungen. Die Gruppierung nach Kunden ist keine Zugriffskontrolle.
• Vorder-/Rückseite sind schematisch; Strom wird ohne elektrische Berechnung dokumentiert.
• Etiketten zählen lokale Verbindungen; der QR ist dekorativ.
• Das PDF hängt vom Druckdialog des Browsers ab.
• Nur einen Tab verwenden und regelmäßig JSON exportieren.
• Die frühere Datei rc9 zeigt einige Texte auf Englisch; v0.9.0-rc10 übersetzt sie (siehe „Was RackClick ist“).

G.6Server-Ausgabe (in Entwicklung)

Neben der Offline-Ausgabe gibt es ein Projekt für eine Server-Ausgabe für Systemhäuser mit mehreren Benutzern. Sie ist nicht verfügbar und nicht Teil dieser Datei.

Stand 29. September 2026: geschätzter Fortschritt 45 % der Gesamtlieferung, ohne installierbaren Kandidaten und ohne Freigabe. Beschrieben wird hier der geplante Umfang und das bisher Geprüfte, kein fertiges Produkt.

• Später vorgesehen: Hin- und Rückweg mit dem Außendienst (Feldpaket und kontrollierte Rückführung). Verzeichnisanbindung (AD/OIDC), externes Portal und MCP brauchen einen eigenen Umfang.
• Die Offline-Ausgabe bleibt bestehen: der Server nutzt dieselben Oberflächenbausteine und liest dieselben Kunden-JSON-Dateien.
• Die Freigabe der Server-Ausgabe hängt von der abschließenden QA des Produktverantwortlichen ab.

G.7Glossar
